| Наименование |
Номер |

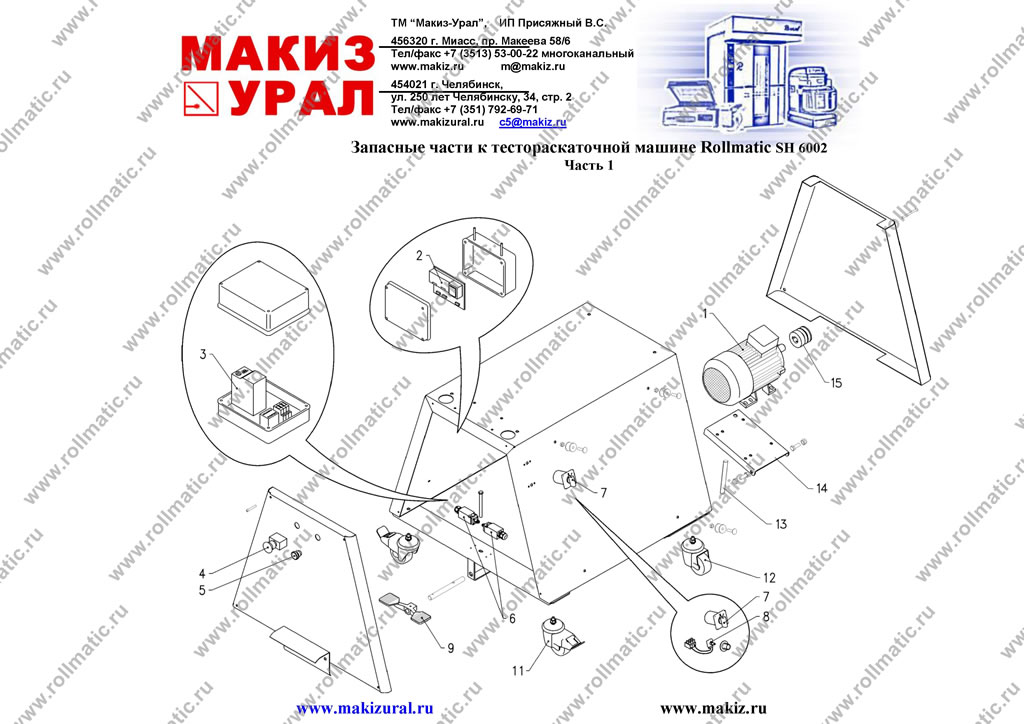

| Основные запасные части (TAV-A1) |
| Задний кожух |
1 |
| Градуированная бумага |
2 |
| Ручка |
3 |
| Защитная решетка |
4 |
| Градуированный модуль |
5 |
| Лоток для теста |
6 |
| Натяжной ролик для ремня |
7 |
| Анкер ремня |
8 |
| Тревожная кнопка |
9 |
| Опора для стола |
10 |
| Колеса |
11 |
| Бункер для муки |
12 |
| Скалка |
13 |
| Передний кожух |
14 |
| Опора скалки |
15 |
| Собачка + пружина |
16 |
| Ручное управление реверсивным ходом |
17 |
| Главный переключатель |
18 |
| Стартовая кнопка |
19 |
Педаль управления реверсивным ходом
Микропереключатель
Рычаг педали |
20 |
| Лента транспортерная |
21 |
| Рабочий стол |
22 |
| Поршень предохранителя |
23 |
Трехфазное электричество
Электронная плата
Инвертер |
|

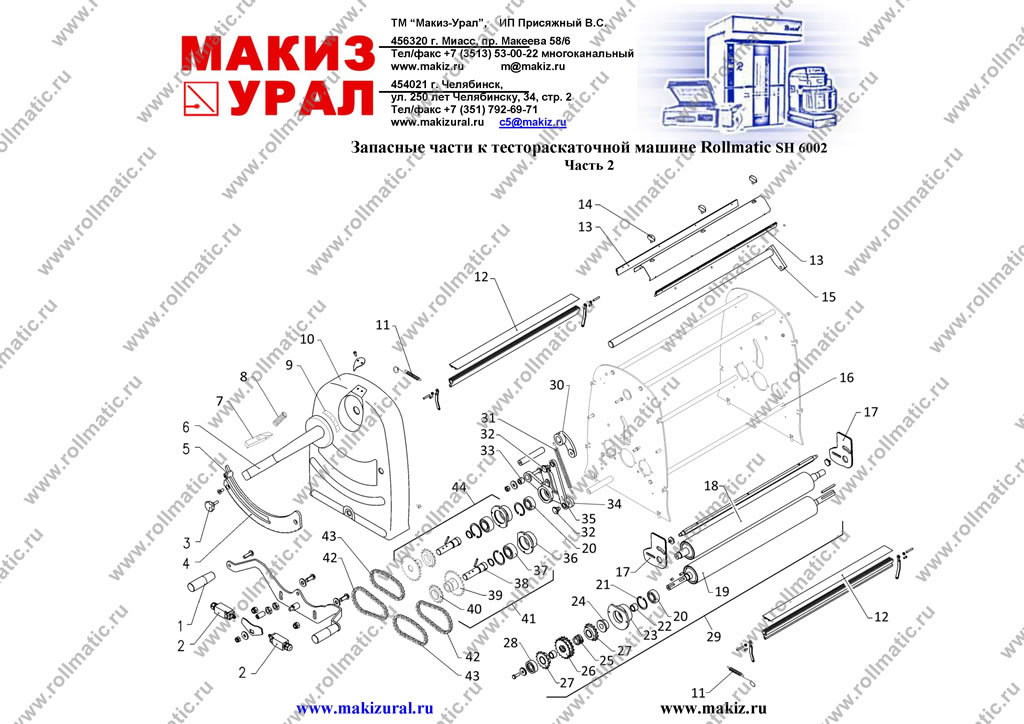

| Передние запасные части (TAV-A2) |
| Распорка |
1 |
| Подъемный шток |
2 |
| Цилиндрический поперечный рычаг |
3 |
| Малый соединительный шток |
4 |
| Предохранительный микропереключатель |
5 |
| Отливка квадратного сечения |
6 |
| Пружина |
7 |
| Большой соединительный шток |
8 |
| Нижний раскатный цилиндр |
9 |
| Подшипник 6204 + кольцо seeger диаметром 47 |
9.1 |
| Левая колесная цепь |
10 |
| Левая цепь передачи |
11 |
| Правая колесная цепь |
12 |
| Правая цепь передачи |
13 |
| Трансмиссионная группа, см. TAV-A3-A4 |
14 |
| Микропереключатель |
15 |
| Реверсивный переключатель (вправо-влево) |
16 |
| Рычаг реверсивного хода (втулка внутри) |
17 |
| Ручное управление реверсивным ходом штока |
18 |
| Левый конвейерный цилиндр, передняя передача (TAV-A3) |
| Вал |
1 |
| Фланец |
2 |
| Подшипник 3205 |
3 |
| Кольцо Seeger |
4 |
| Распорная втулка |
5 |
| Нарезная шестерня Z23 |
6 |
| Свободное колесо Z16 |
7 |
| Кольцо Seeger + распорка |
8-9 |
| Пружинодержатель + пружина + фланец |
10-11-12 |
| Правый конвейерный цилиндр, передняя передача |
| Вал |
1 |
| Фланец |
2 |
| Подшипник 3205 |
3 |
| Кольцо Seeger |
4 |
| Распорная втулка |
5 |
| Свободное колесо Z16 |
6 |
| Нарезная шестерня Z23 |
7 |
| Кольцо Seeger + распорка |
8-9 |
| Пружинодержатель + пружина + фланец |
10-11-12 |
| Нижний раскаточный ролик, передняя передача (TAV-A4) |
| Нижний раскаточный цилиндр |
1 |
| Фланец |
2 |
| Подшипник 6204 |
3 |
| Кольцо Seeger |
4 |
| Распорная втулка |
5 |
| Малая втулка |
6 |
| Большая распорная втулка |
7 |
| Цевочное колесо |
8 |
| Бронзовый двойной винт |
9 |
| Двухвенцовый блок |
10 |
| Малая втулка |
11 |
| Большая распорная втулка |
12 |
| Цевочное колесо |
13 |
| Крышка |
14 |
| Кольцевая прокладка |
15 |
| Болт |
16 |

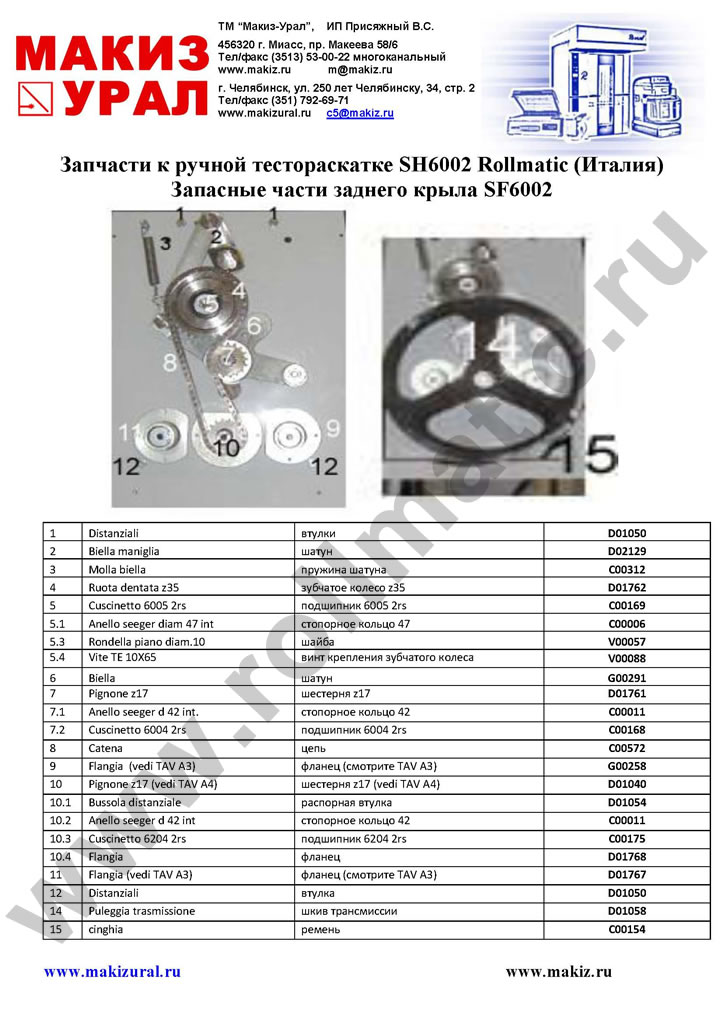

| Задние запасные части (TAV-A5) |
| Распорки |
1 |
| Соединительный шток |
2 |
| Пружина соединительного штока |
3 |
| Цевочное колесо z35 |
4 |
| Подшипник 6005 2rs |
5 |
| Кольцо Seeger 47 |
5.1 |
| Втулка |
5.2 |
| Кольцевая прокладка |
5.3 |
| Анкер цепи |
5.4 |
| Соединительный шток |
6 |
| Шестерня z17 |
7 |
| Кольцо Seeger 42 |
7.1 |
| Подшипник 6004 2rs |
7.2 |
| Цепь |
8 |
| Фланец (см. TAV A3) |
9 |
| Шестерня z17 (см. TAV A4) |
10 |
| Распорная втулка |
10.1 |
| Кольцо Seeger 42 |
10.2 |
| Подшипник 6004 2rs |
10.3 |
| Фланец |
10.4 |
| Фланец (см.TAV A3) |
11 |
| Распорка |
12 |
| Трансмиссионный вал |
14 |
| Ремень |
15 |
| Запчасти электродвигателя (TAV-A5M) |
| Двигатель 2-скоростной трехфазный |
1 |
| Барабан |
2 |
| Опорный винт |
3 |
| Опора двигателя |
4 |
| Анкерная опора |
5 |
| Нижний и верхний скребки (TAV-A6) |
| Болт |
1 |
| Пружина |
2 |
| Опора левого нижнего скребка |
3 |
| Левый нижний скребок Teflon |
4 |
| Левый верхний скребок Teflon |
5 |
| Кнопки |
6 |
| Опора верхних скребков. Шестиугольная основа |
7 |
| Правый верхний скребок Teflon |
8 |
| Правый нижний скребок Teflon |
9 |
| Опора правого нижнего скребка |
10 |
| Болт |
11 |
| Пружина |
12 |
| Левый и правый ролики конвейерной ленты (TAV-A7) |
| Опора стола |
1 |
| Подшипник |
2 |
| Ведущий ролик конвейерной ленты |
3 |
| Опора стола со штырем |
4 |
| Натяжение ремня (TAV-A8) |
| Натяжной ролик конвейерной ленты |
1 |
| Подшипник |
2 |
| Валовое натяжение ремня |
3 |
| Болт |
4 |
| Плита |
5 |
| Боковое натяжение ремня |
6 |
